一、功能描述：
HMI1004-ARM(Scada)支持两种编辑通讯模式。
网关模式：
该产品内置了Web组态网关HMI1004-ARM所有功能，动态支持1024点。（功能描述：配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。
同时具微信报警、钉钉报警、邮件报警、短信平台报警、MQTT服务、工程上传云端等功能；支持本地存储InfluxDB时序数据库，也可以存储到外部MySQl数据库或SQL Server数据库；还可以转发为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器，开放HTTP WEB服务被第三方的系统集成。）
Web Scada模式：
Scada软件采集OPC UA、BACnet IP、Modbus TCP、西门子S7协议等网络协议点位则支持到2万点。内置的Scada组态软件和其它网关通讯使用OPC UA来实现。编辑态和运行态都Web，脱离了对X2View的依赖。可视化数据采集、数据处理、控制指令下发等功能。实现了与通讯设备等数据源的联动与交互。
 |
 |
|

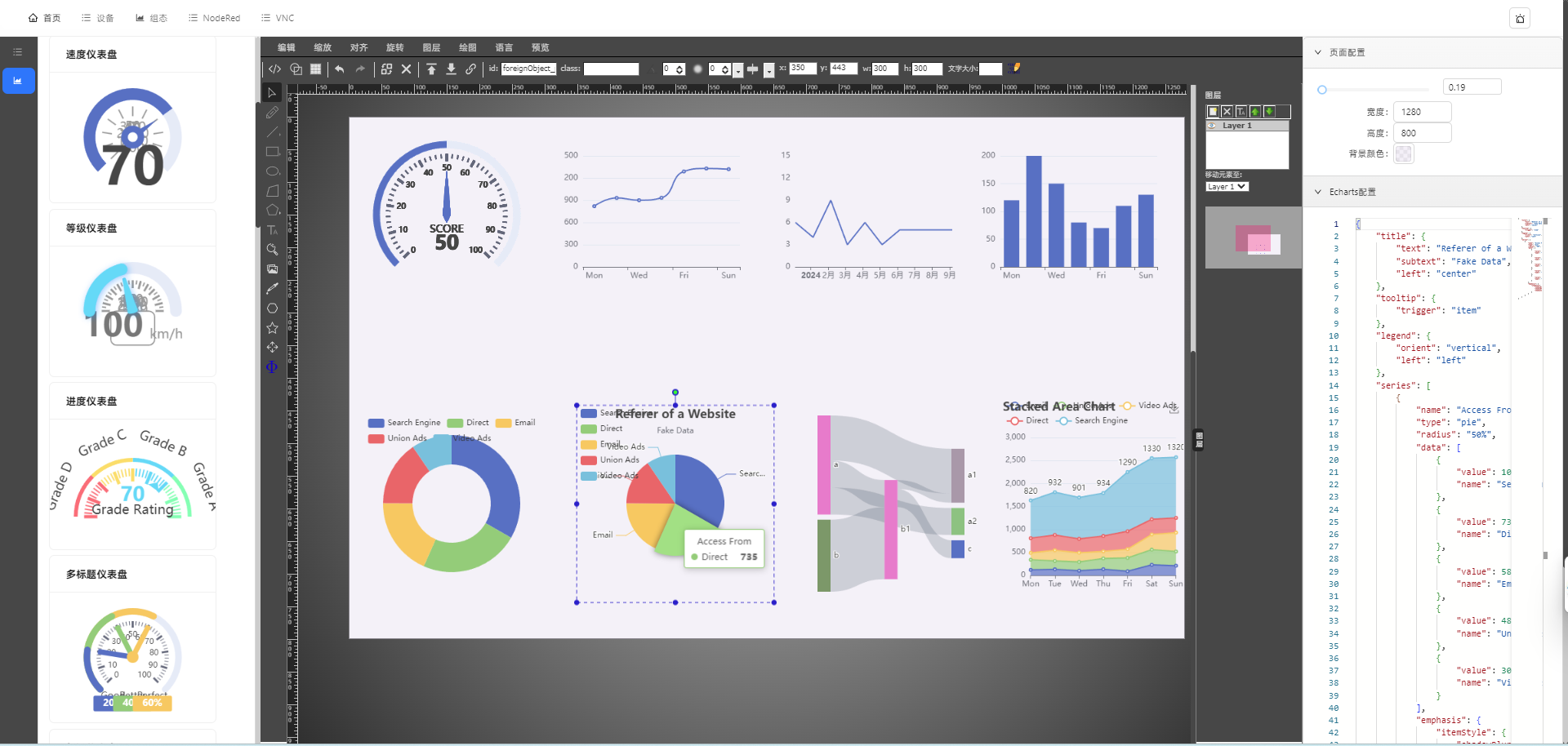

编辑态 |

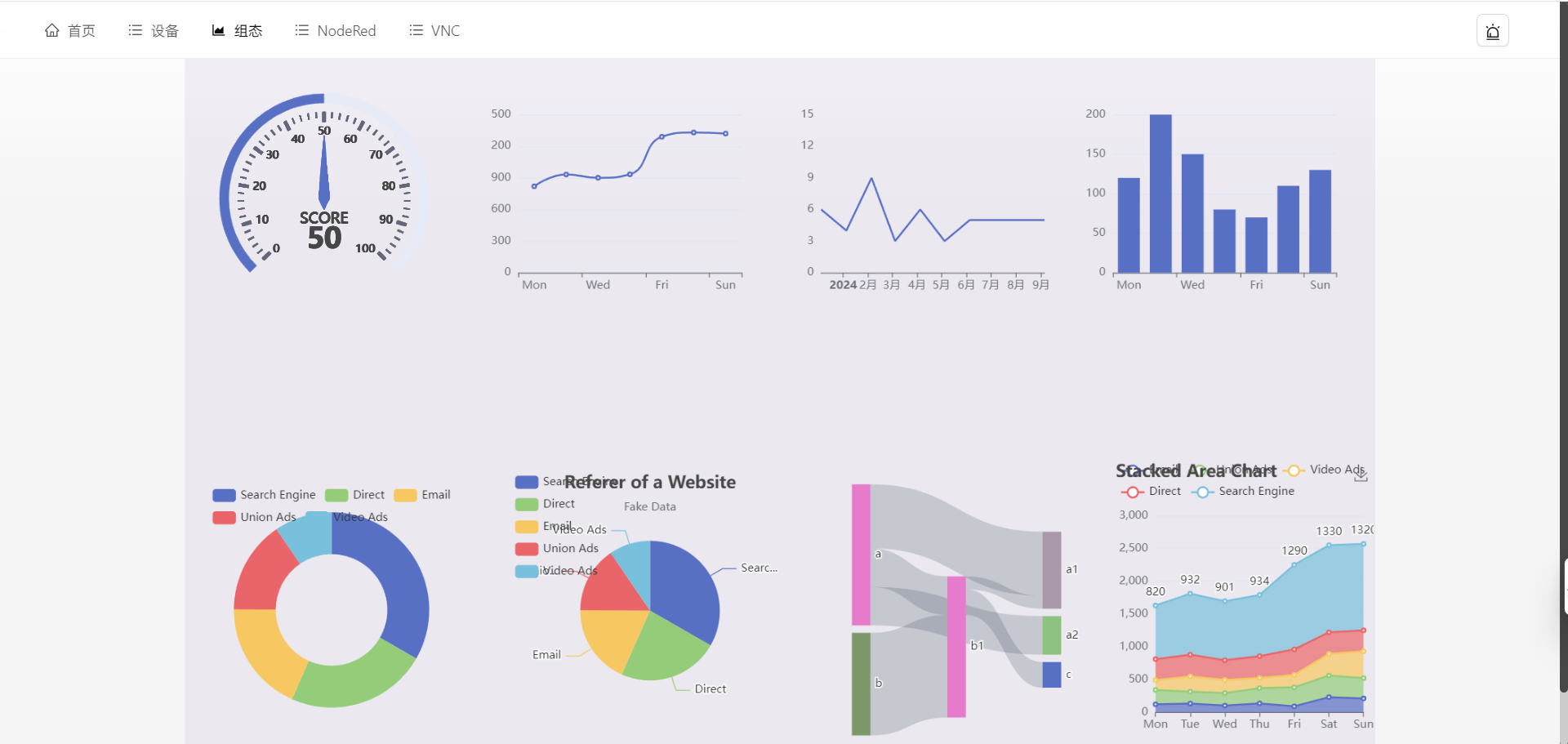

运行态 |
 |
 |
|
图形化编程 |

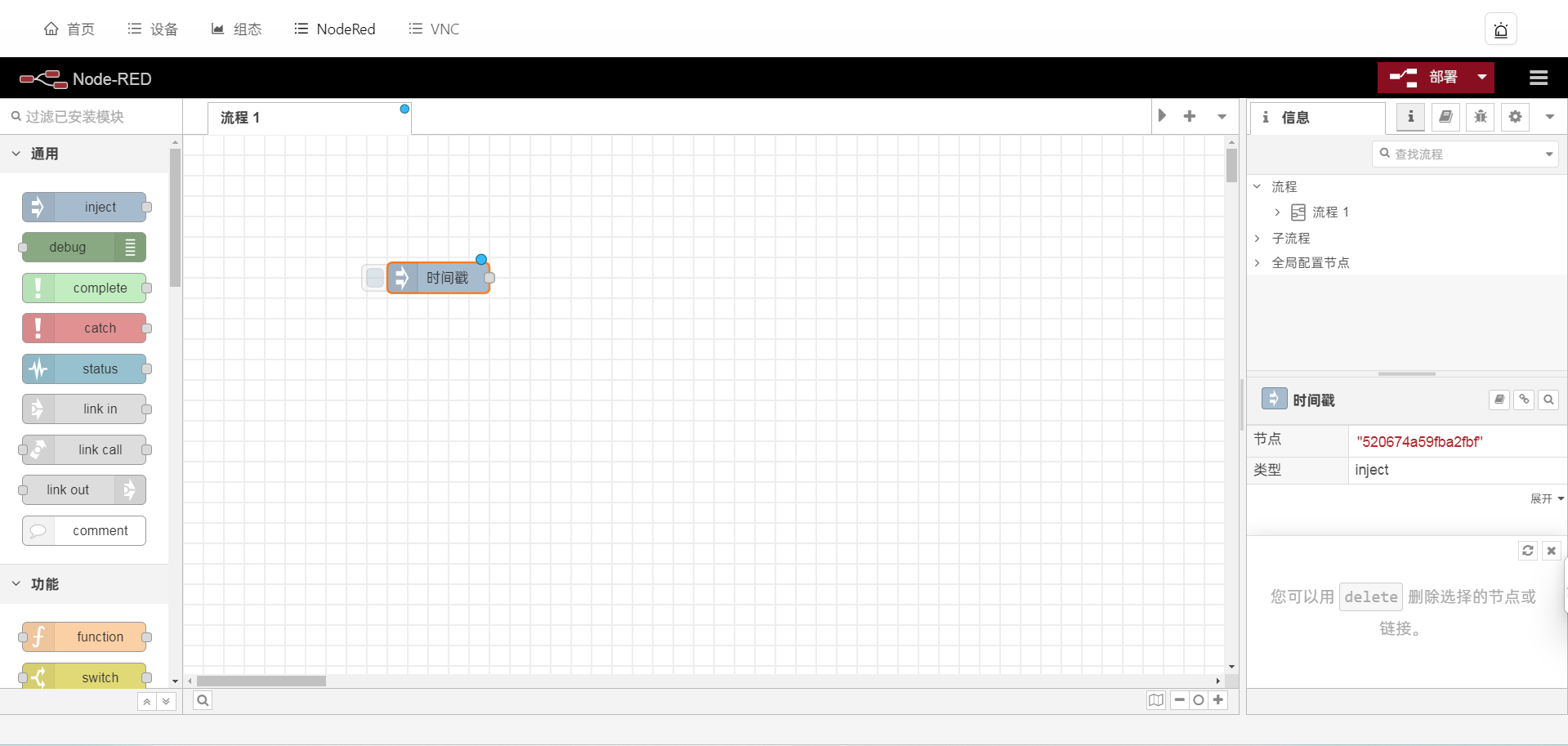

NodeRed |
 |
 |
|

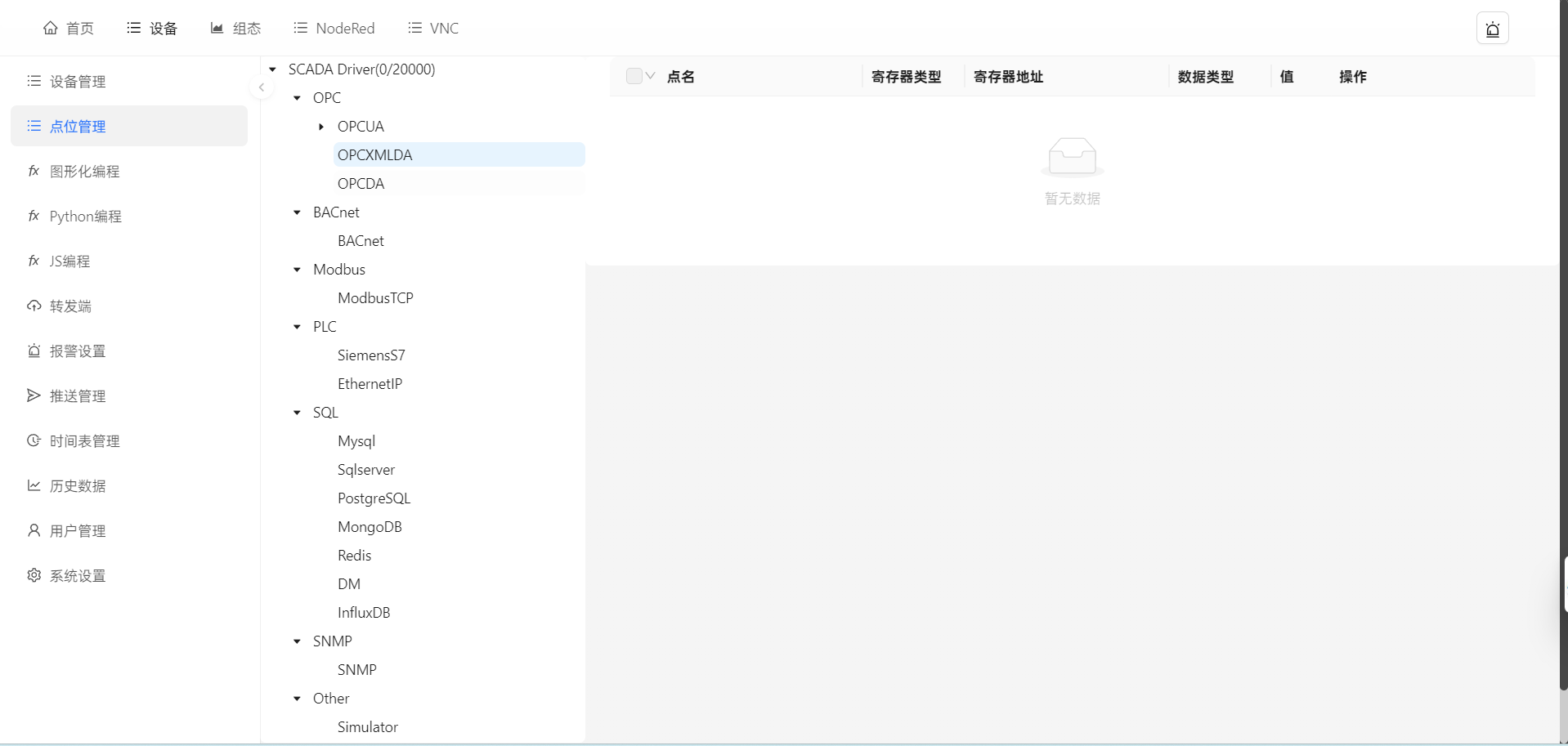

点位管理（支持采集协议） |

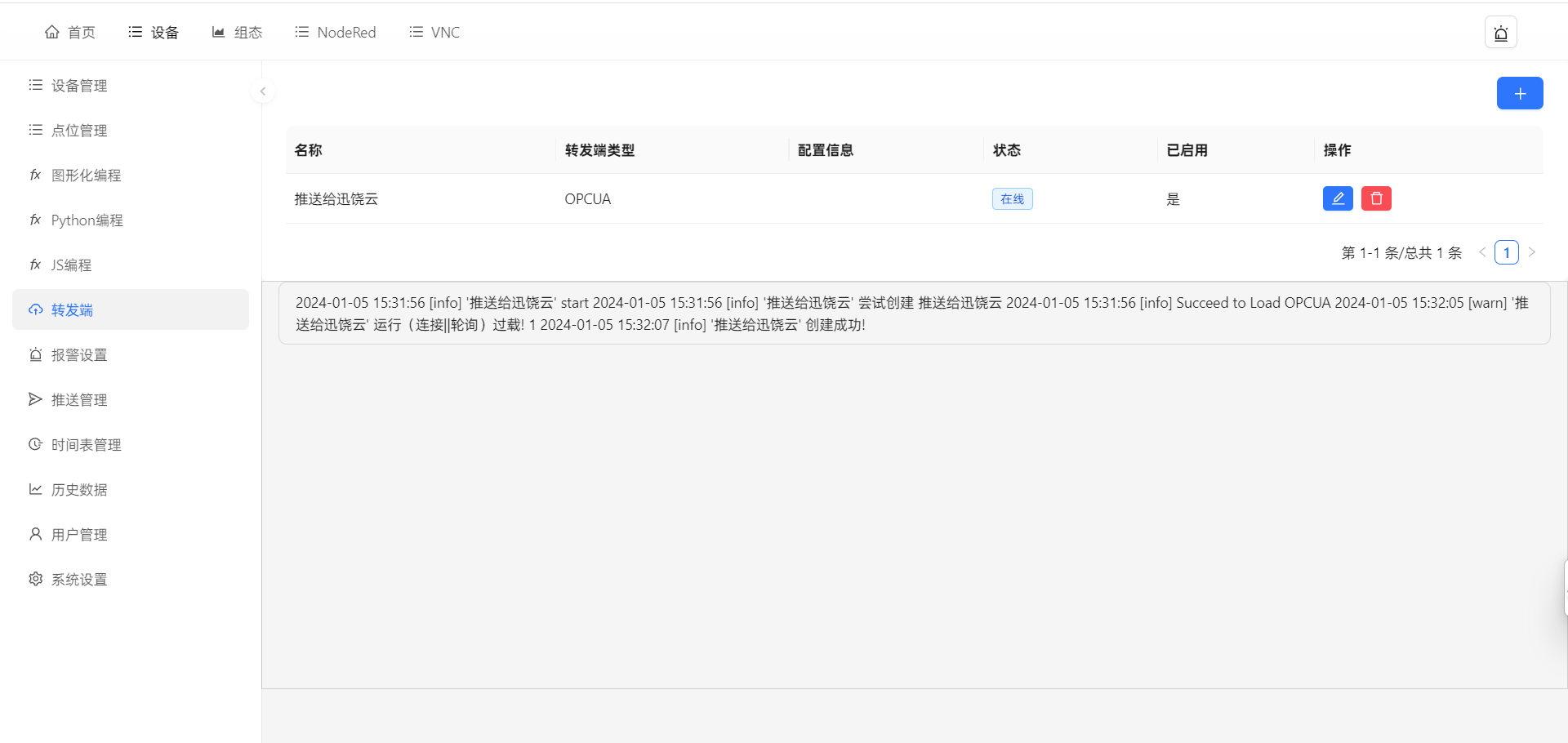

转发端 |

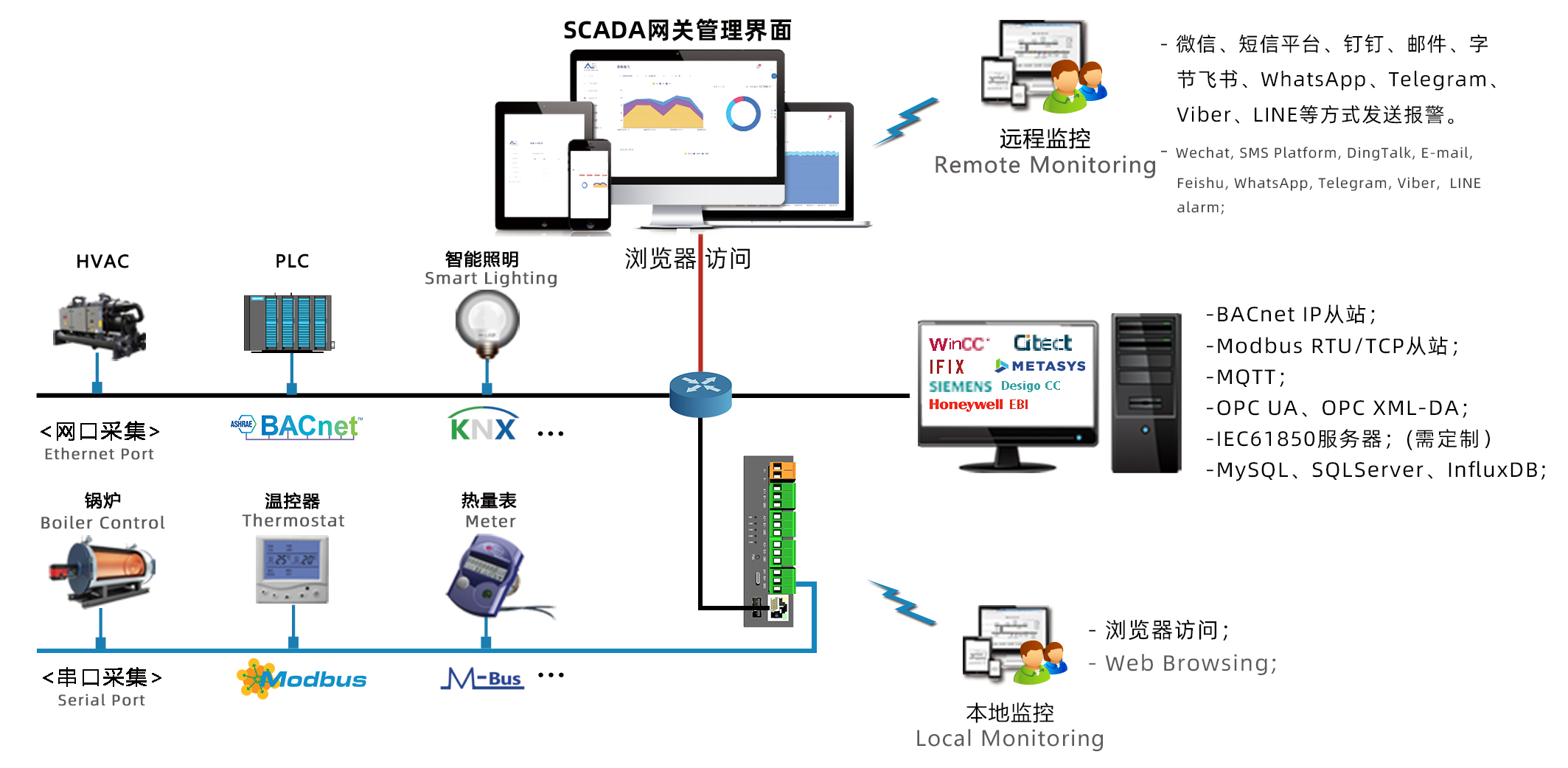

二、原理图
Web Scada网关用OPC UA集成迅饶其它的网关，实现统一画面的监控。它也是为传统组态的升级改造而生，通过浏览器访问Scada组态，从而实现Web访问。
1、没有原来迅饶网关的产品也能独立运行。为了帮客户省一下网关的费用，嵌入HMI1004-ARM网关的固件，用于接各种非标协议。
2、采集端支持几个行业网络协议：OPC UA、OPC XML-DA、OPC DA、BACnet IP、Modbus TCP、PLC【SiememsS7（西门子S7协议）、Ethernet/IP】、SQL【Mysql、Sqlserver、PostgresQL、MongoDB、Redis、DM（国产达梦数据库）、InfluxDB时序数据库】、SNMP、Simulator（仿真模拟设备）。
3、转发端支持OPC UA服务器、MQTT、InfluxDB时序数据库、MySQL数据库、SQLServer数据库、 PostgreSQL数据库。
4、Web化程度更为彻底。编辑态软件也是Web化，在线编辑外，也支持导出工程。
5、点位开放到2万点，历史存储3年，统一的时间表管理。
6、支持Scratch图形化编程语言、Python以及JS编程。
7、拥抱开源项目。内嵌了一些开源软件，如NodeRED、FRP等。
8、完善的用户权限管理和报表分析功能。
三、特点与优势
|
网关模式 |
Web Scada模式 |
|
- 绿色免安装，支持中英文；
- 支持采集500多种通讯协议，采集点位1024点；
- 支持转发为BACnet服务器、Modbus服务器、OPC UA服
务器、MQTT服务器、IEC61850服务器（需定制）；
- 支持本地和云端组态实现数据的远程监控；
- HTML5组态页面满足不同客户定制需求；
- 支持MQTT服务、工程上传云端等功能；
- 支持图形化编程、JS和PLC混合编程、时间表定时控制、
触发器、用户管理、用户权限；
- 支持历史存储，实时曲线、饼状图、环状图；
- 支持局域网，通过手机、PAD、PC轻松实现对网关远程
查看和控制；
- 支持微信、短信平台、钉钉、邮件、字节飞书、
WhatsApp、Telegram、Viber、LINE等方式发送报警；
- 支持定时器可实现设备定时启停，设定参数；
- 支持存储外部数据库MySQL、SQLServer、InfluxDB；
- 支持本地存储InfluxDB时序数据库；
- 开放HTTP WEB服务被第三方的系统集成。 |
- 编辑态软件Web化，在线编辑外，也支持导出工程；
- 支持采集点位开放到2万点，历史存储3年；统一的时间
表管理；
- 采集端支持几个行业网络协议：OPC UA、OPC XML-
DA、OPC DA、BACnet、Modbus TCP、西门子S7协
议、AB Ethernet/IP、SQL(Mysql、Sqlserver、
PostgresQL、MongoDB、Redis、DM（国产达梦数据
库）、InfluxDB)、SNMP、Simulator；
- 转发端支持OPC UA服务器、MQTT、InfluxDB时序数据
库、MySQL、SQLServer、PostgreSQL；
- 支持Scratch图形化编程语言、Python以及JS编程；
- 内嵌了一些开源软件，如NodeRED、FRP等；
- 完善的用户权限管理和报表分析功能。 |
四、运行环境
X2View组态软件支持Win7、Win8、Win10、Win11、Win Server 2008、Win Server 2016等各种操作系统。
硬件网关内部自带WEB服务器，支持谷歌Google Chrome、微软Microsoft Edge、苹果Safari、火狐Mozilla Firefox、Opera及360极速模式等浏览器。
五、支持寄存器类型及个数
|
支持BACnet服务器，该服务器支持的寄存器类型及个数如下表。 |
|
注意：网关寄存器个数是动态支持的，每种寄存器最多可建1024个点(含虚拟点)。 |
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI（只读不写） |
1024（0~1023） |
|
AO（可读可写） |
1024（0~1023） |
|
AV（可读可写） |
1024（0~1023） |
|
BI（只读不写） |
1024（0~1023） |
|
BO（可读可写） |
1024（0~1023） |
|
BV（可读可写） |
1024（0~1023） |
|
MSI（只读不写） |
1024（0~1023） |
|
MSO（可读可写） |
1024（0~1023） |
|
MSV（可读可写） |
1024（0~1023） |
|
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的（支持总点数：1024点），每种寄存器最多可建1024个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
1024（1~1024） |
|
1X(Input Status)只读 |
1024（1~1024） |
|
4X(Holding Register)可读可写 |
1024（1~2048） |
|
3X(Input Register)只读 |
1024（1~2048） | |
六、硬件参数
|
HMI1004-ARM（Scada） |
|
系统：Linux |
串口：4个RS485 |
|
处理器：4核1.2GMHz |
尺寸：109mm×96mm×31mm(L×W×H) |
|
内存：1G |
重量：300g |
|
闪存：8G |
材质：镀锌碳钢 |
|
功率：8W |
安装方式：导轨式 |
|
电源：AC/DC 12~24V |
温度：-20℃～+70℃(工作)-40℃～+85℃(储运) |
|
网口：1个10M/100M工业网卡 |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |

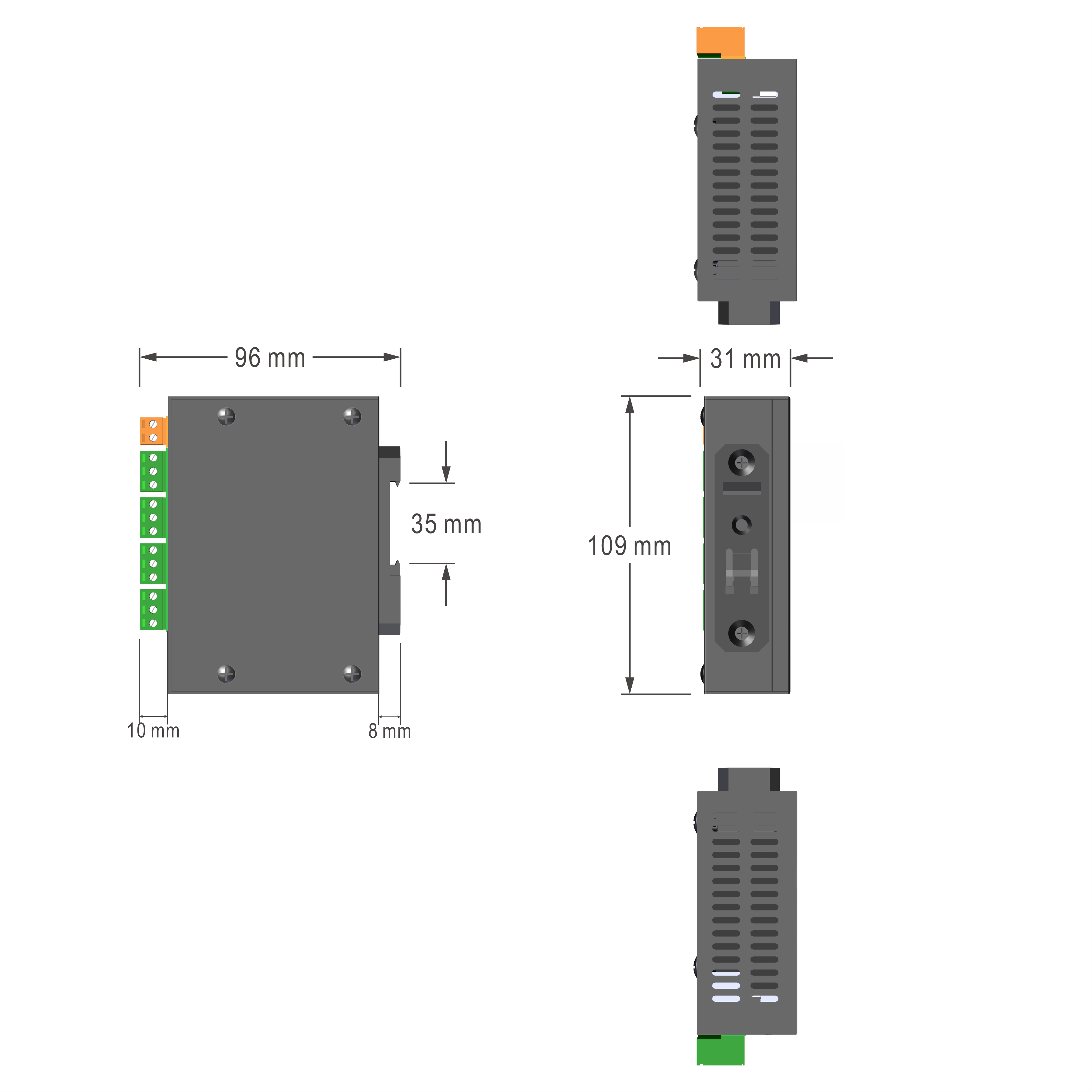

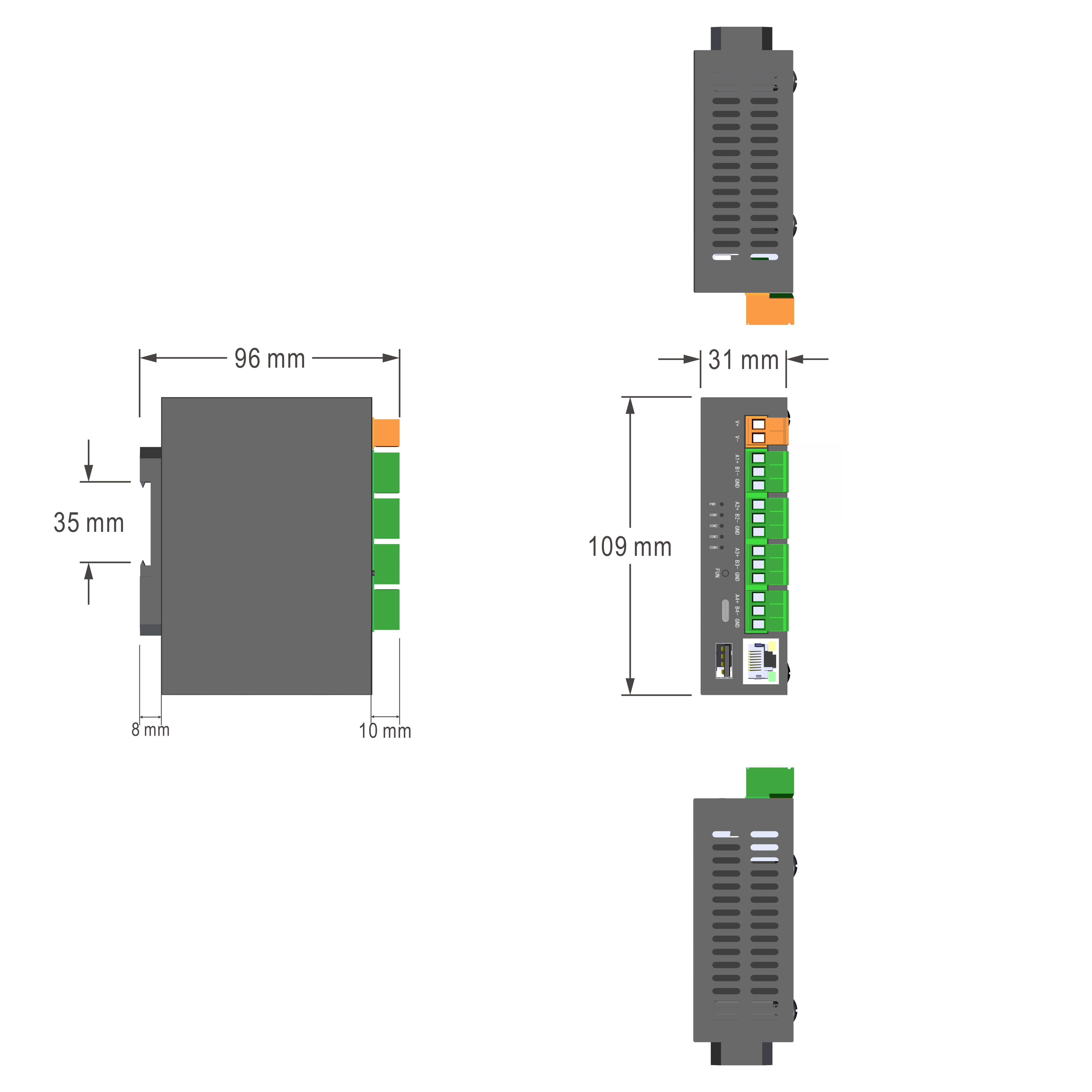

七、产品尺寸

|
相关资料 |
版本 |
大小 |
下载 |
|
使用说明书 |
3.0 |
5.3M |
下载 |
|
安装说明书 |
3.0 |
1.5M |
下载 |
|
通讯连接说明书 |
3.0 |
29.9M |
下载 |
|
WEB组态软件 |
1.0 |
167M |
下载 |
 采集端协议列表.pdf
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
产品简介(下载)
上海迅饶WEB组态网关HMI2004-BMS，集成了WEB组态网关HMI2004-ARM和多媒体网关MMG2004-A9的所有功能。除了实现组态画面远程监控，同时可以把支持GB/T 28181和RTSP协议标准的摄像头（海康、大华、宇视等）转成HTTP协议，方便网关集成各家摄像头的同时，也开放给第三方平台。简单地讲网页可以访问摄像头的实时画面。
|
特点与优势
-网关支持GB/T 28181和RTSP标准的摄像头转成http协议
-一个网关同时支持300多种通信协议
-支持转为BACnet、Modbus、OPC XML-DA、OPC UA、MQTT、节能办管理平台
-支持微信报警
-支持用户权限设置
-支持云端组态
-支持定时器，可实现定时启停设备、设定数值等操作
-支持远程桌面、VPN。方便远程下载局域网的PLC程序。
-OPC UA支持报警事件
-BACnetIP转发端支持BBMD跨网段访问、COV订阅功能
-支持手机、iPad、PCWEB对末端设备的远程监控
-支持线性转换，取位，高低字节转换
-支持本地仿真
-软件图库可客制化
-支持内部变量功能，可以用JS脚本实现复杂的逻辑运算
-支持查看设备离线在线状态
-支持触发器，实现任意两两协议之间的相互转换
-WEB组态软件X2View绿色免安装，支持多国语言
|
硬件参数 |
|
| 处理器：4核1.4GMHZ |
电源：AC/DC 12~24V |
| 内存：512M 高性能内存 |
Flash：8G |
| 系统：LINUX系统 |
功耗：8W |
| 重量：250g |
材质：铝合金外壳 |
|
安装方式：导轨式 |
尺寸(L×W×H)： 142mm×91mm×35mm |
| 接口：2个网口，4个RS485接口 |
温度：-20～70℃(工作) -40～80℃(储运) |
| 网络：2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
